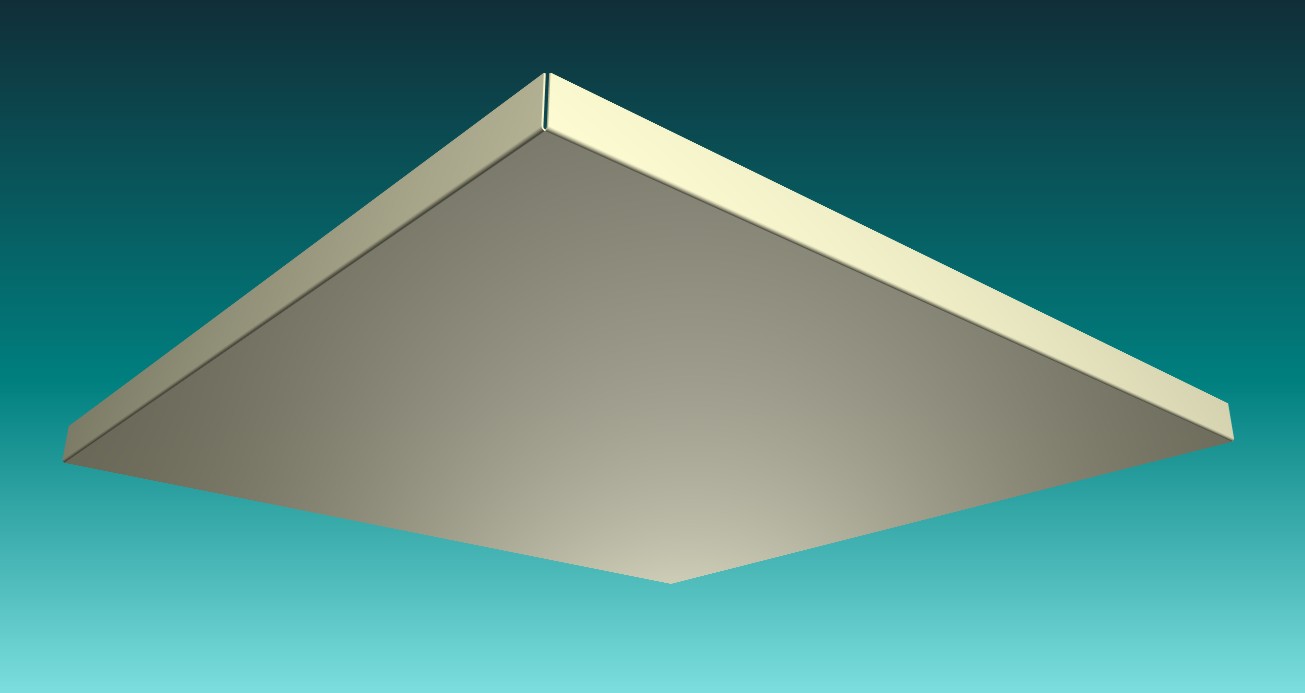

controsoffitti

pannelli metallici con orditura a vista 600 x 600
ad appoggio su struttura a 'T'





 tipo B

Specifica tecnica di capitolato
Controsoffitto piano ispezionabile composto da pannelli metallici (1) tipo (2) non forati/

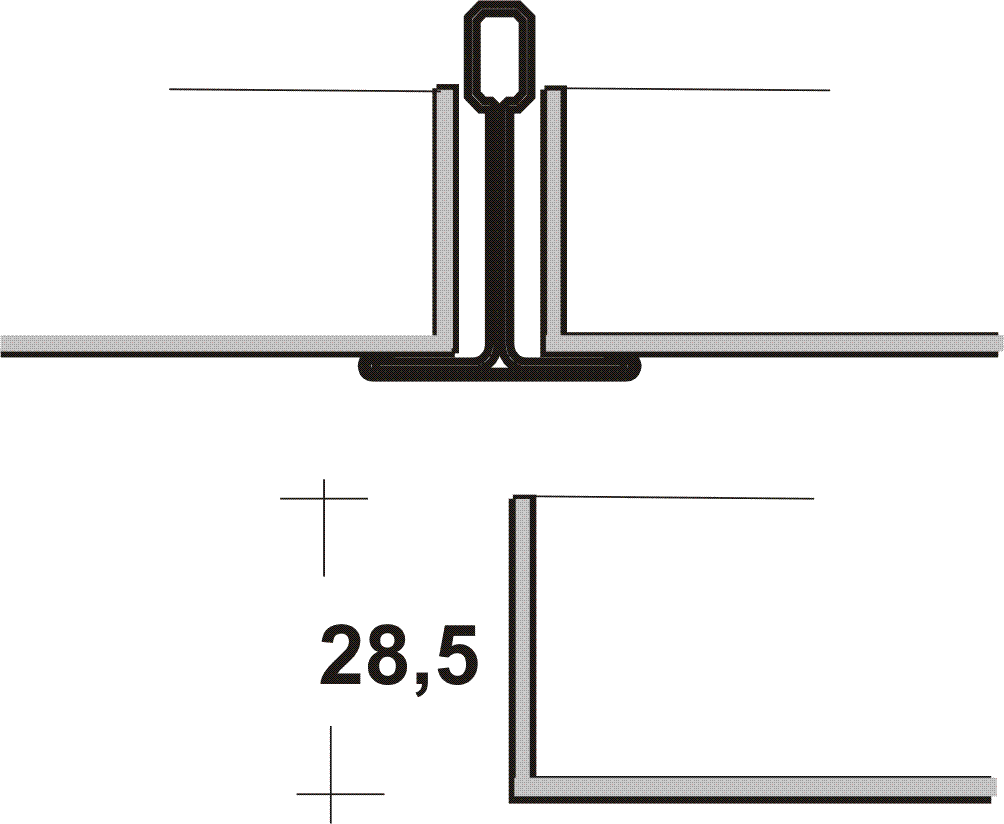

( forati con foratura (3) senza/con TNT del tipo Soundtex) ottenuti da nastri di (4) di colore (5), di spessore (6) mm, con un peso di (7) Kg/mq; la base del pannello metallico misurerà (8) mm e le alette laterali saranno ripiegate ortogonalmente fino ad un’altezza di 28,5 mm.
Il materiale è classificato  Classe “0” (zero) in base al D.M. del 26/06/84 – Art. 1.

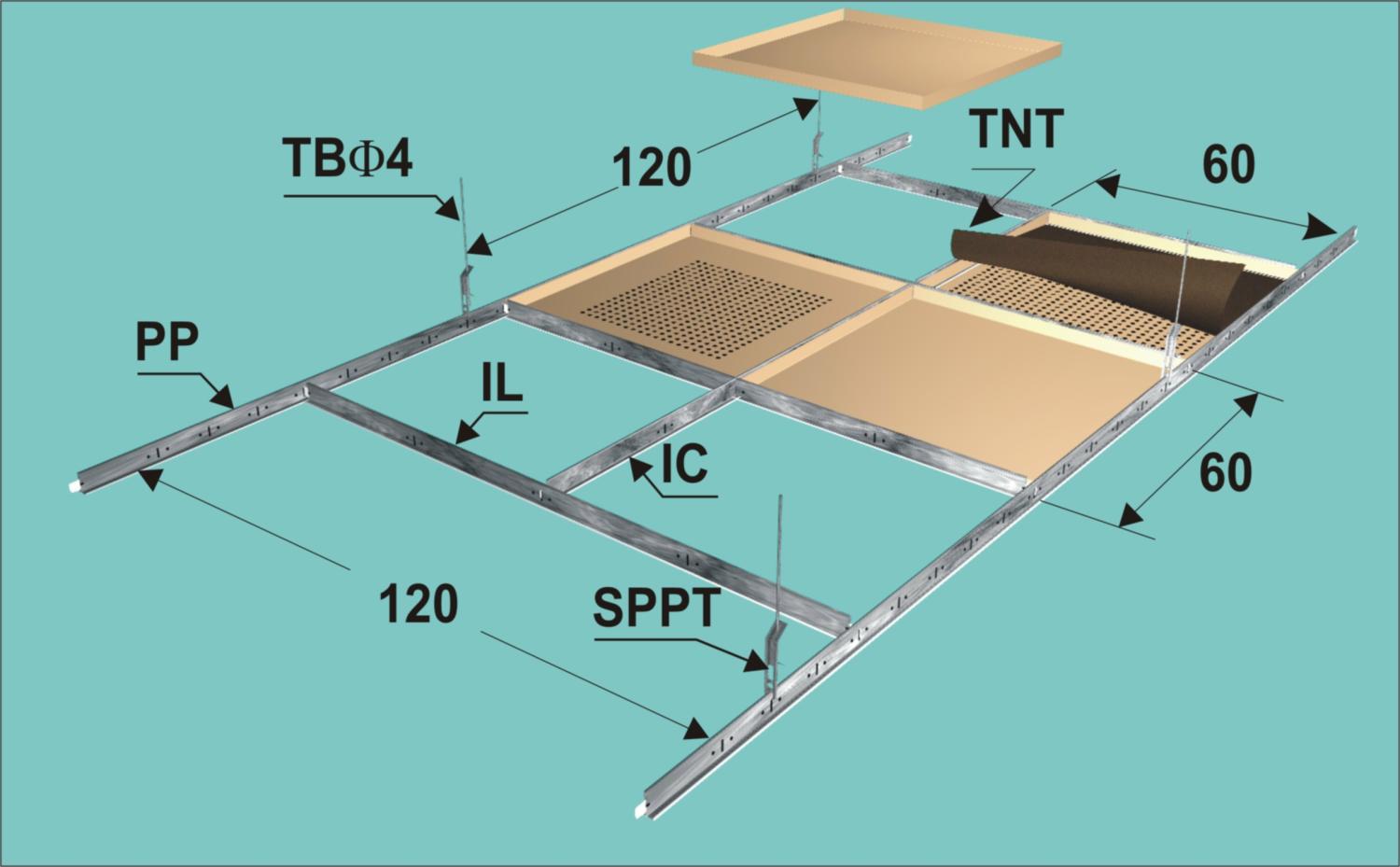

I pannelli saranno montati in appoggio su struttura a “T” (9) i cui portanti saranno sospesi mediante apposite sospensioni con molla di regolazione (tipo SPPT) con tondino in acciaio zincato di diametro 4 mm. opportunamente fissato al soffitto ad interasse di 1200 mm; perimetralmente saranno disposti profili del tipo (10).




(1) 600 x 600; 300 x 300; 300 x 600; 300 x 1200; 600 x 1200
(2) PALAV (alluminio prev.); PACAV (acciaio prev.); PAXAV (acciaio inox lucido/satinato)
(3)  F1-FD 2,3; F1-FD 8,9; F2-FL 3,2; F2-FL 12,8;F2-FD 6,3;F2-FD 25,2; F3-FL 8,6; F3-FD 17,4
(4) Alluminio preverniciato; Acciaio preverniciato; Acciaio inox satinato (o lucido),
(5) vedi cartella colori
(6) 0,4; 0,5; 0,6; 0,8
(7) si determina  a seconda della combinazione scelta tra dimensioni/spessore/materiale
(8) 584x584; 284x284; 284x584; 284x1184; 584x1184
(9) 24/38 ;15/38
(10) PPL; PPC; PDL

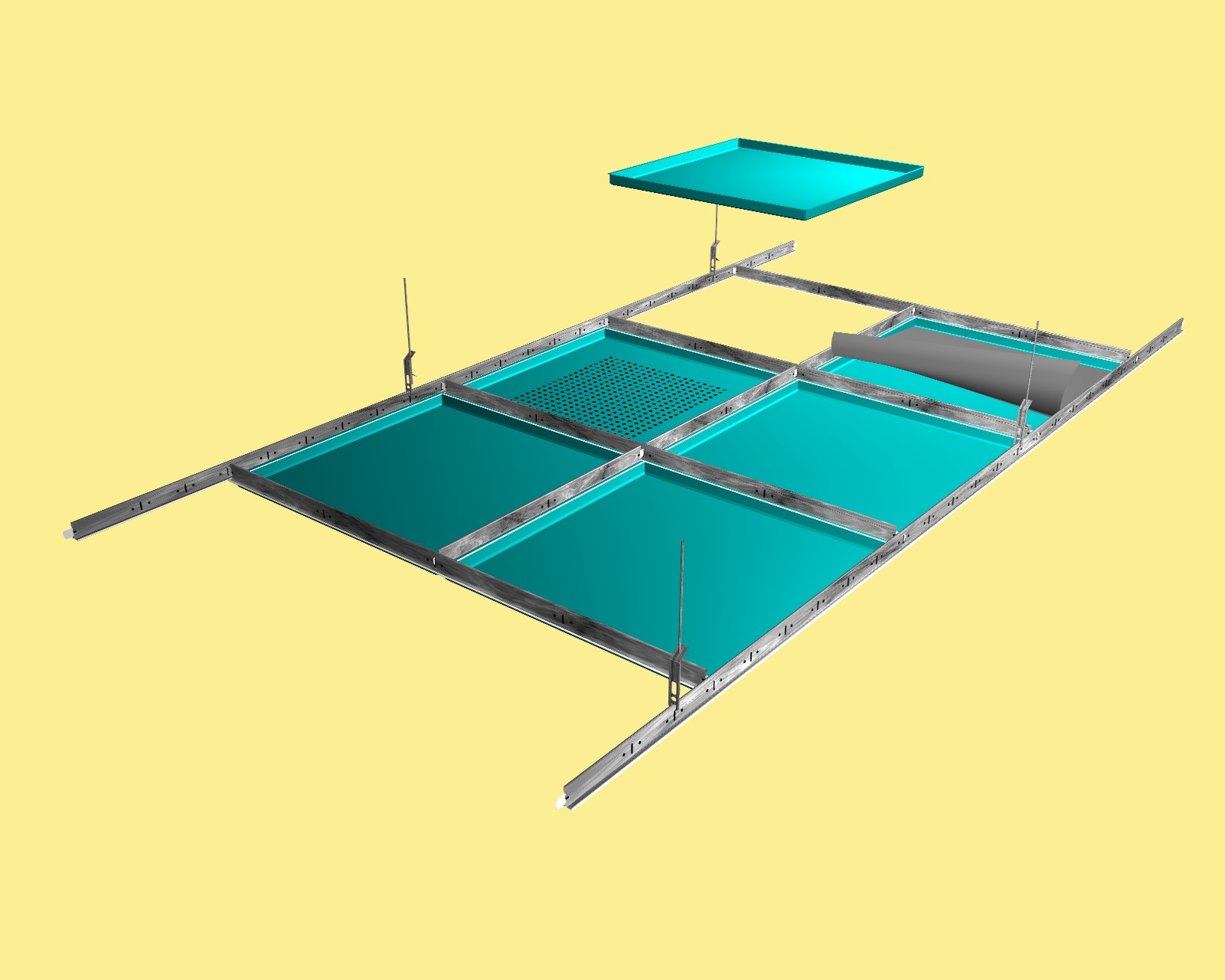

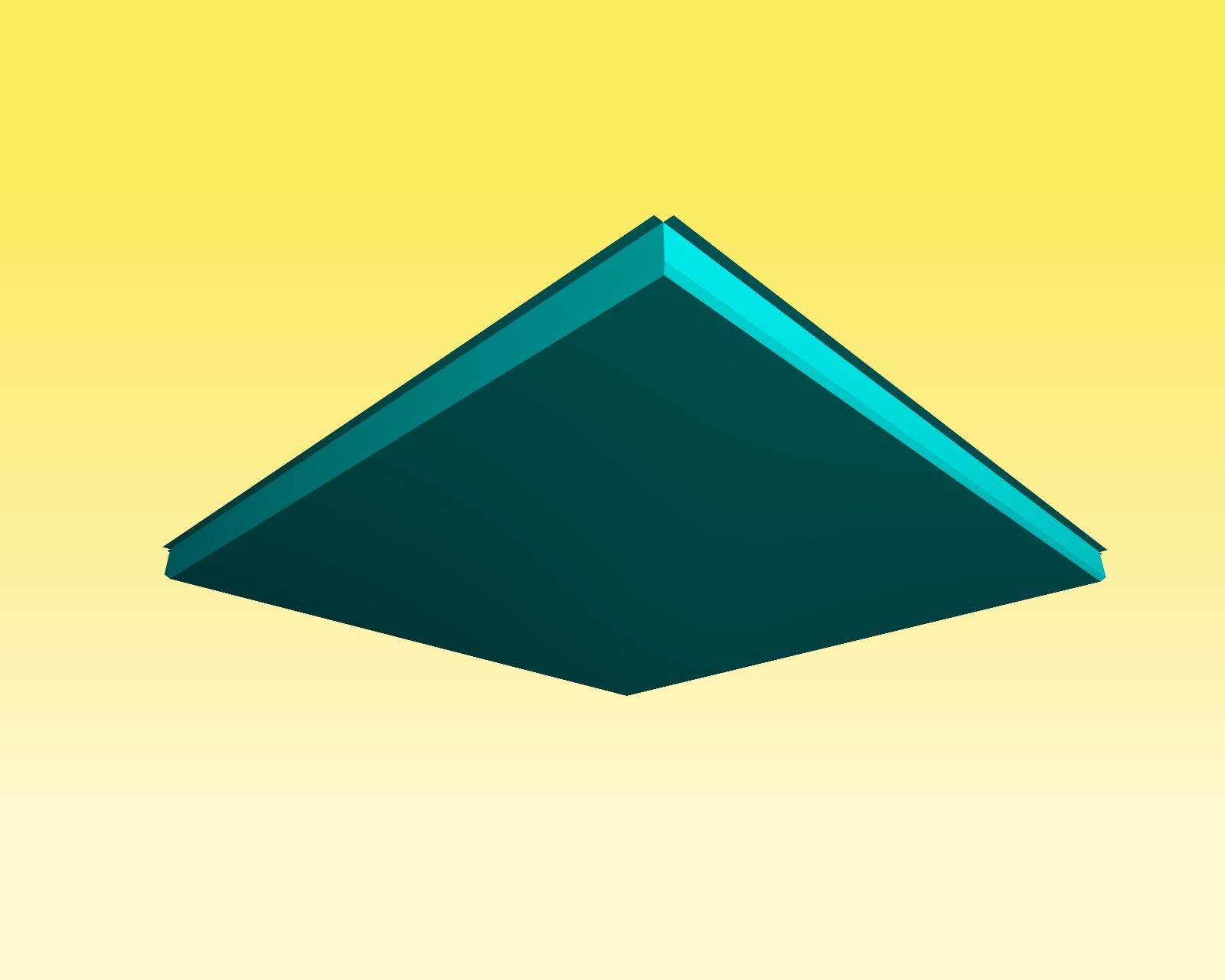

pannelli metallici con orditura seminascosta 600 x 600 h=30 mm
ad appoggio su struttura a 'T'



Specifica tenica di capitolato
Controsoffitto piano ispezionabile composto da pannelli metallici (1) (tipo 2) non forati
 ( forati con foratura (3) senza/con TNT del tipo Soundtex) ottenuti da nastri di (4) di colore (5), di spessore (6) mm, con un peso di (7) Kg/mq; la base del pannello metallico misurerà (8) mm e le spallette laterali saranno ripiegate ortogonalmente fino ad un’altezza di (9) mm., con  ulteriori ripieghe, parallele alla base, che appoggeranno sulla base della struttura a “T” ed avranno una dimensione di (10) mm. Lungo il perimetro di base sarà realizzato uno smusso di 3 mm /(non vi sarà alcuno smusso).
Il materiale è classificato di Classe “0” (zero) in base al D.M. del 26/06/84 – Art. 1.
I pannelli saranno montati in appoggio su struttura a “T” (11) i cui portanti saranno sospesi mediante apposite sospensioni con molla di regolazione (tipo SPPT) con tondino in acciaio zincato di diametro 4 mm. opportunamente fissato al soffitto ad interasse di 1200 mm; perimetralmente saranno disposti profili del tipo (12).

(1) 600 x 600;   .... x ....
(2) PALAS (alluminio prev.); PACAS (acciaio prev.); PAXAS (acciaio inox lucido/satinato)
(3)  F1-FD 2,3; F1-FD 8,9; F2-FL 3,2; F2-FL 12,8;F2-FD 6,3;F2-FD 25,2; F3-FL 8,6; F3-FD 17,4
(4) Alluminio preverniciato; Acciaio preverniciato; Acciaio inox satinato (o lucido),
(5) vedi cartella colori
(6) 0,4;   0,5;   0,6;   0,8
(7) va determinato a seconda della combinazione scelta tra dimensioni/spessore/materiale
(8) 584x584;   575x575;   .... X .....
(9) 30;  10;   8
(10) 8;  5
(11) 24/38;  15/38
(12) PPL;   PPC;  PDL

Ulteriori note tecniche

  • Perfetto allineamento della struttura portante
    I pannelli con orditura seminascosta in appoggio su struttura a “T” posseggono
    la caratteristica di squadrare la struttura stessa, consentendo il perfetto
    allineamento dei pannelli e dell’intera struttura portante.
  • Migliore risposta acustica
    Nella risposta acustica, il controsoffitto realizzato con pannelli ad orditura
    seminascosta presenta dei vantaggi in più rispetto ad un controsoffitto realizzato
    con orditura a vista o con orditura nascosta: ciò deriva dall’interferenza delle
    superfici verticali sporgenti con le onde acustiche che riduce, di fatto, il
    riverbero acustico ambientale.
  • Ampia scelta di formati
    Le continue e sempre nuove esigenze architettoniche trovano piena risposta in
    questa tipologia di pannelli, potendosi realizzare con formati non standard e con
    altezze differenti.
  • Finitura perimetrale
    E’ importante porre attenzione alla finitura perimetrale:
    per evitare di tagliare il pannello occorre preventivamente squadrare il locale e
    se necessario realizzare perimetralmente velette di compensazione.
  • Smusso
    Lo smusso è di serie solo sul formato 600 x 600.
    A richiesta si possono produrre pannelli 600 x 600 senza smusso,
    mentre per gli altri formati, sempre a richiesta, con lo smusso.

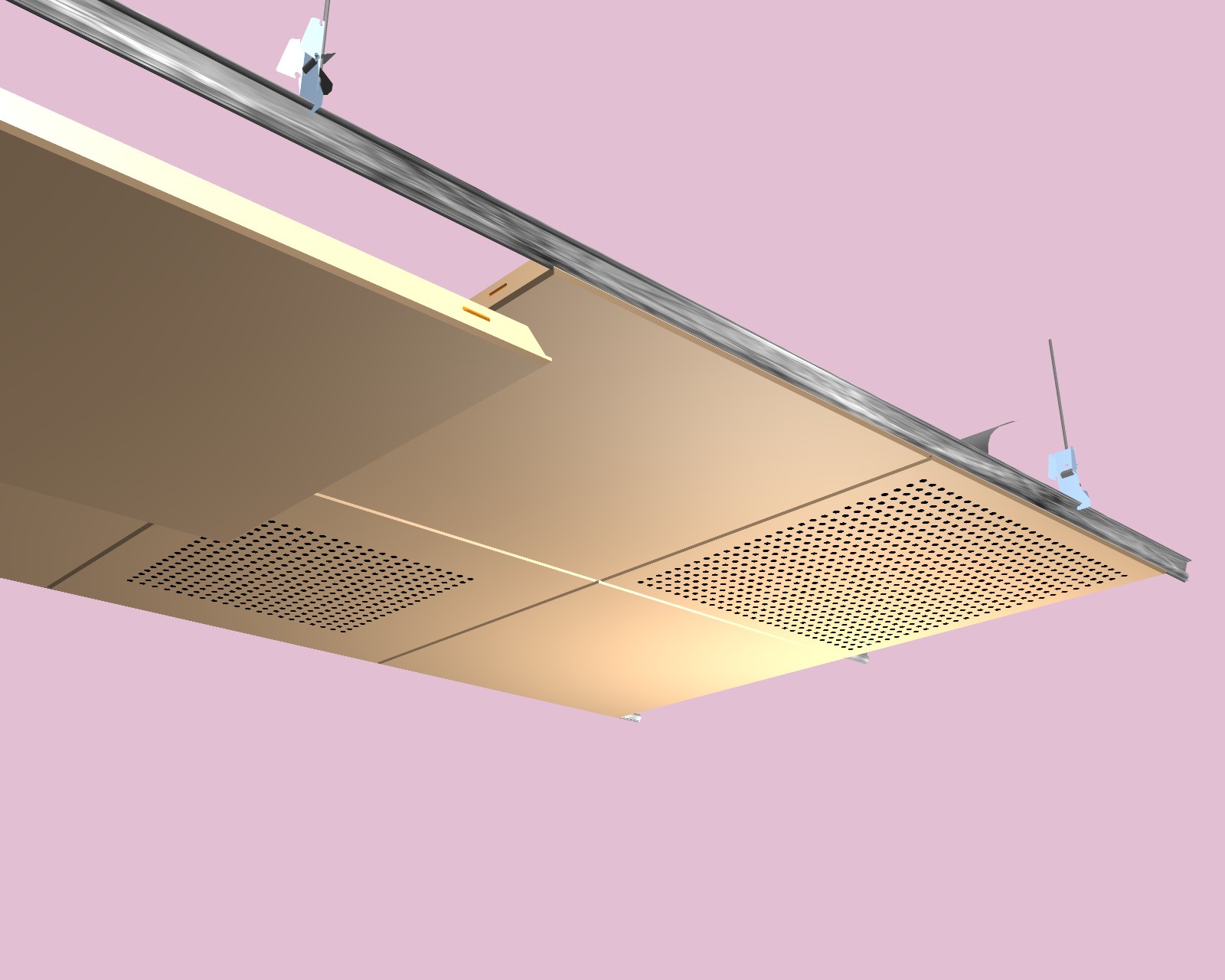

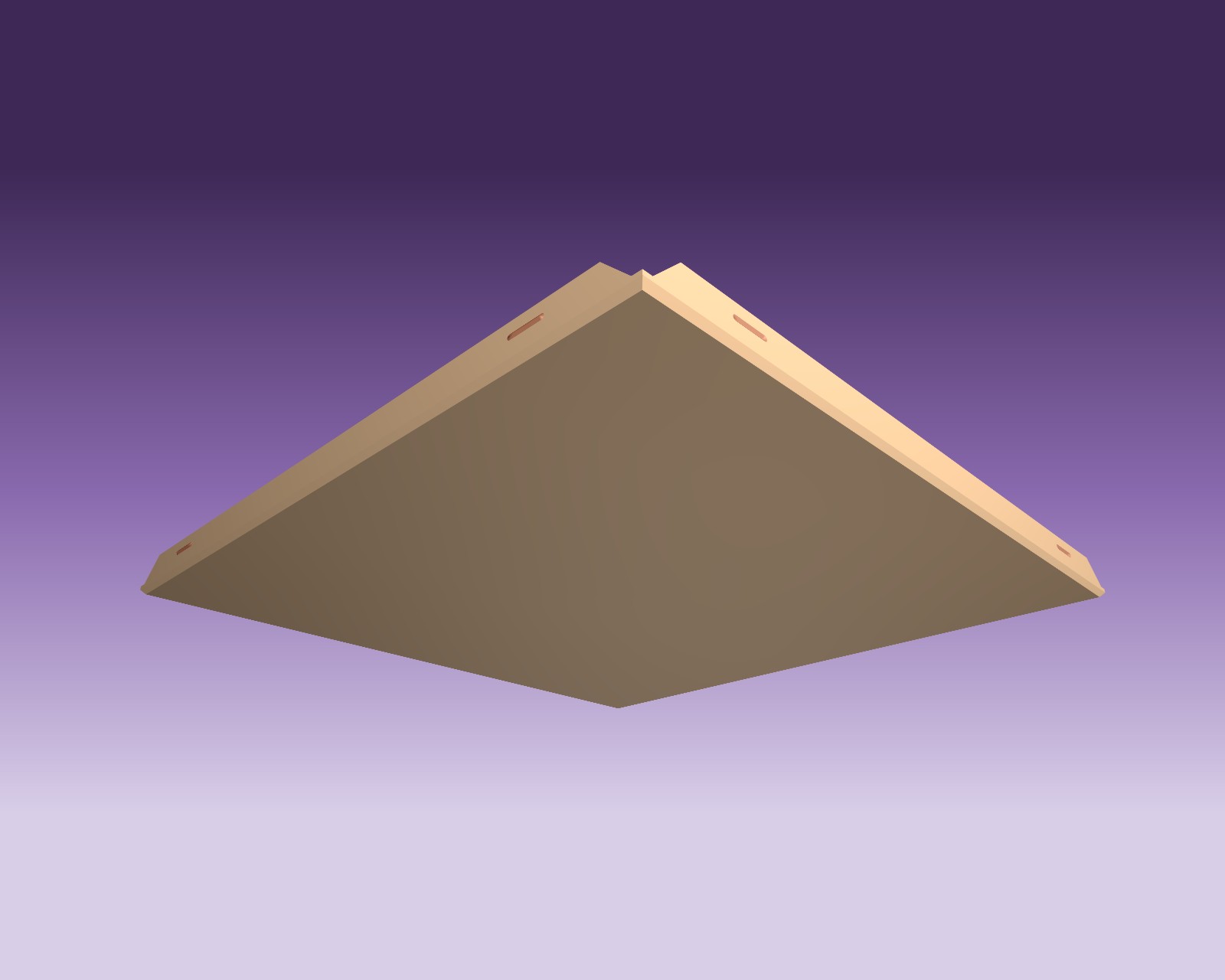

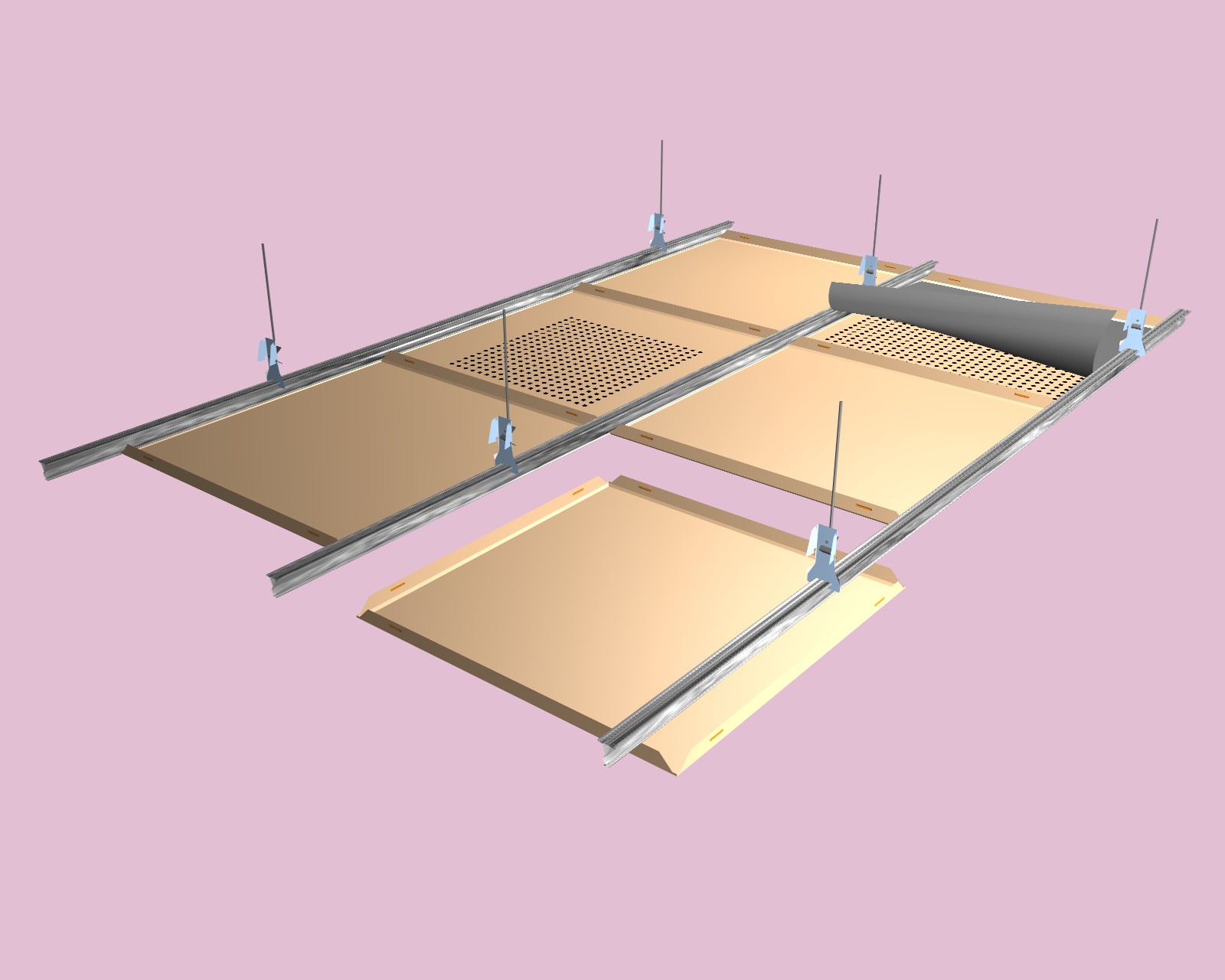

pannelli metallici con orditura a nascosta 600 x 600
ad appoggio su struttura a 'T'







Specifica tecnica di capitolato
Controsoffitto piano ispezionabile composto da pannelli metallici (1) mm tipo (2) non forati ( forati con foratura (3) senza/con TNT del tipo Soundtex) ottenuti da nastri di (4) di colore (5), di spessore (6) mm, con un peso di (7) Kg.
Il materiale è classificato di Classe “0” (zero) in base al D.M. del 26/06/84  Art. 1.
La base del pannello metallico misurerà (8) mm, i quattro lati del pannello metallico saranno ripiegati ortogonalmente fino ad un'altezza di 28 mm; su ciascuna aletta verticale saranno realizzate due bugne oblunghe di 30 mm di lunghezza; inoltre i bordi del pannello presenteranno uno smusso di mm. 3 lungo tutto il perimetro. I pannelli saranno montati accostati tra loro, infilando le alette verticali in una apposita struttura portante (tipo PPN) realizzata in acciaio zincato, di spessore 0,6 mm, avente una sezione a “clip” per bloccare e sostenere i pannelli stessi; la struttura sarà posta ad interasse di 600 mm. ed infilata in apposite sospensioni (tipo SPP) alla struttura primaria composta da profili a “C” (tipo SP 45/18) in acciaio zincato di spessore 0,6 mm., posizionati trasversalmente ad essa e sospesi mediante  sospensione (tipo SSP) dove inserire una molla di regolazione (tipo MRU) ed un tondino in acciaio zincato di diametro 4 mm. opportunamente fissato al soffitto (struttura portante a doppia orditura).  L'interasse di sospensione dei profili a “C” è di 1200 mm. Tale controsoffitto è particolarmente indicato per ambienti ospedalieri in quanto evita il fenomeno dello spolverio dei controsoffitti non a tenuta, inoltre consente una facile pulizia dei pannelli che, oltre ad essere imputrescibili, privi di fibre corte, non si degradano nel tempo essendo privi di materiale organico.  Per l'idoneità nelle sale operatorie è necessario siliconare tutti i giunti tra pannelli e pannelli e tra pannelli e profili perimetrali (9) al fine di ottenere una totale impermeabilità all'aria tra estradosso e intradosso. In monorditura  non saranno più necessari i profili a “C” tipo SP 45/18, pertanto sarà sospesa direttamente la struttura portante (tipo PPN) sempre con sospensioni tipo SPP con MRU e tondino da 4 mm.


(1) 600 x 600;  300 x 1200;  600 x 1200
(2) PALAN (alluminio prev.);  PACAN (acciaio prev.);  PAXAN (acciaio inox lucido/satinato)
(3)F1-FD 2,3; F1-FD 8,9; F2-FL 3,2; F2-FL 12,8;F2-FD 6,3;F2-FD 25,2; F3-FL 8,6; F3-FD 17,4;(altra)
(4) Alluminio preverniciato;   Acciaio preverniciato;   Acciaio inox satinato (o lucido),
(5) vedi cartella colori
(6) 0,4;  0,5;  0,6;  0,8
(7) va determinato a seconda della combinazione scelta tra dimensioni/spessore/materiale
(8) 600 x 600;  300 x 1200;  600 x 1200;
(9)PPL; PPC; PDL
